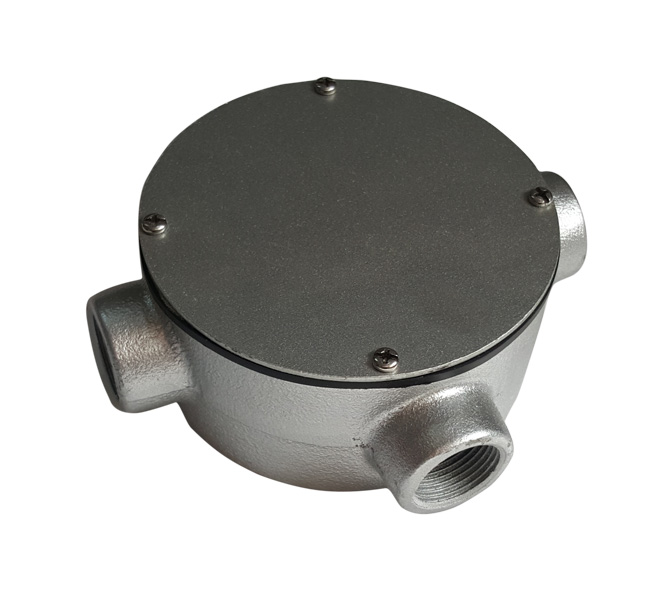

X75 TB 系列四通分線盒
產品資料下載
■ 點擊下載產品詳細資料 ■ PDF閱讀器:官方下載
下載提示:
1、產品詳細資料為PDF文檔;
2、下載后若不能打開文檔,請先安裝PDF閱讀器;
3、下載時推薦使用下載工具或目標另存為。
產品分享
一、適用范圍
可供鋼管連接之用
可實現管路轉變方向
可實現管路的分支
二、產品特點
1. 殼體為球墨鑄鐵材質(QT450),具有很高的強度及韌性。蓋板為Q235B鋼板沖壓成形。殼體與蓋板電鍍處理后表面噴涂丙烯酸鋁粉漆,有較強的防腐蝕能力;
2.殼體內部容積較大,可容納較多的導線穿過;
3.殼體內部設計平滑,穿線時不會造成導線劃傷;
4.殼體與蓋連接處采用丁氰橡膠材質密封墊密封,防護等級可達到IP65,具有可靠的防塵、防水性能;
5.緊固件均采用不銹鋼材質,防腐蝕性良好;
6.緊固螺釘與蓋為連體式,可防止開蓋后螺釘脫落。
7.內腔配置接線端子,導線連接便捷。

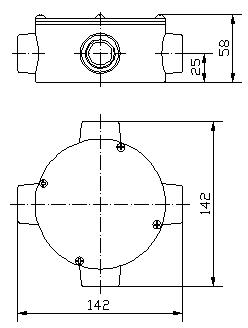

三、外形及安裝尺寸

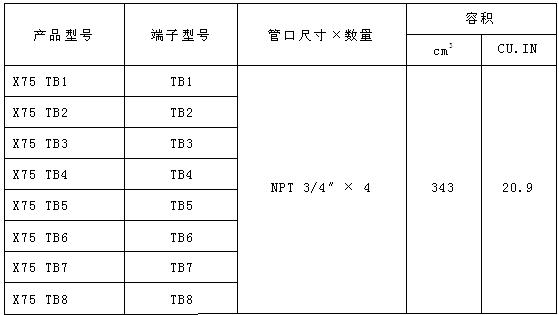

四、產品選型數據
